Tipo AC

Trasmissioni cardaniche versione con tubo Scarica la scheda PDF

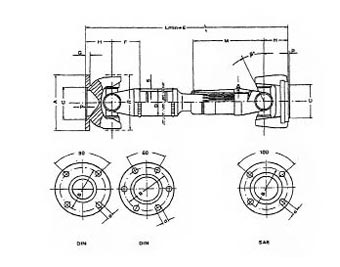

AC 62

ac62
Mt Max ( Nm ) Crocere
T x Z		 E Ø D x S F M R Profilo Innesto
Spline
900 23,8 x 61,3 50 44,55 x 1,7
*51 x 2,5
 41
39		 147
150		 75 23 x 27 x 16
FLANGE A B C G P N° D H ß ° L Min
Ø 44,5 in
 L Min
Ø = 51 in
SAE 57 88 69,85 57,15 7 1,4 4 8,25 33 18° 297 290
DIN 75 75 62 42 5 2 6 6 42 25° 315 308
DIN 90 89 74,5 47 7 2,5 4 8,25 33 18° 297 290

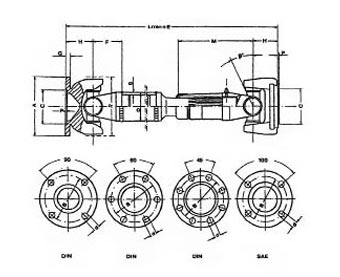

AC 82

ac82
Mt Max ( Nm ) Crocere
T x Z		 E Ø
D x S		 F M R Profilo Innesto
Spline
1800 27 x 81,7 50 51 x 2,5
74,5 x 2,25*
 40
48		 165
166,5		 90 30 x 35 x 16
FLANGE A B C G P N° D H ß ° L Min
Ø = 51

Ø = 74,5
SAE 57 87 72,3 57 8 1,4 4 8,25 39,5 22° 316 334
SAE 60 B. 96,8 79,37 60,32 7 1,4 4 10,25 35 18° 309 325
SAE 60 N 96,8 79,37 60,32 11 1,4 4 10,25 45,5 22° 330 346
SAE 60 A. 96,8 79,37 60,32 8 1,4 4 10,25 58 35° 355 371
SAE 69 120 95,3 69 8 1,4 4 12,25 50,5 22° 340 356
DIN 90 90 74,5 47 7 2,5 4 8,5 40 18° 319 335
DIN 100 100 84 57 8 2,5 6 8,5 60 35° 359 375
DIN 120 120 101,5 75 8 3 8 10,5 59,5 35° 359 374
DIN 120 120 101,5 75 8,5 2,6 8 10,5 51 25° 341 357

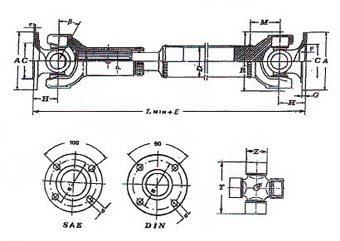

AC 768

ac768
Mt Max ( Nm ) Crocere
T x Z		 E Ø
D x S		 F R Profilo Innesto M
1800 27 x 74,8 40 51 x 2,5 51,5 90 31 x 35 x 16 164,5
FLANGE A B C G P N° D H ß ° L Min
Ø = 51
SAE 57 90 69,85 57,15 9 1,3 4 8,25 43 25° 330
SAE 60,3 97 79,37 60,32 8 1,3 4 10,25 43 25° 330
DIN 90 90 74,5 47 9 2,7 4 8,5 50 25° 345

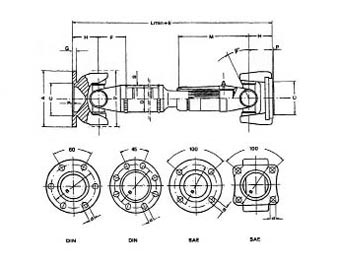

AC 92

ac92
Mt Max ( Nm ) Crocere
T x Z		 E Ø D x S M R F Profilo Innesto
Spline
2700 30,2 x 92 50 74,5 x 2,25
 209 107 59 35 x 40 x 16
FLANGE A B C G P N° D H ß° L Min
Ø = 74,5
SAE 69 120 95,27 69,85 8,5 1,4 4 12,25 44 18° 402
DIN 100 100 84 57 8 2,5 6 8,5 58 33° 430
DIN 120 120 101,5 75 8 2,5 8 10,5 59 35° 433

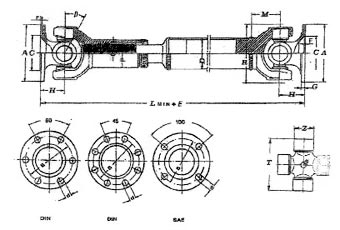

AC 767N

ac767
Mt Max ( Nm ) Crocere
T x Z		 E Ø
D x S		 M R Profilo Innesto
Spline
2500 30,2 x 81,8 50 60 x 2,5
 48 98 40 x 35 x 14
FLANGE A B C G F N° D H ß ° L Min
Ø = 60
SAE 60,32 96,8 7937 60,32 8 1,6 4 10,25 58 35° 415
SAE 69 116 95,25 69,85 8 1,3 4 12,25 58 35° 415
DIN 100 100 84 57 8 3,2 6 8,5 58 35° 415
DIN 120 120 101,3 75 8 3 8 10,5 58 35° 415

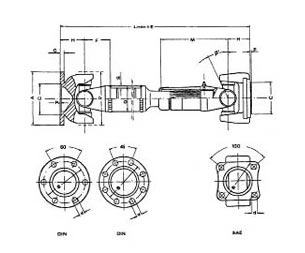

AC 106

ac106
Mt Max ( Nm ) Crocere
T x Z		 E Ø
D x S		 F M R Profilo Innesto
Spline
3200 30,2 x 106,3 57
 74,5 x 2,25
 52 189 120 35 x 40 x 16
FLANGE A B C G F N° D H ß ° L Min
Ø =74,5 x 2,25
SAE 69 -- 95,27 69,85 7,5 1,4 4 12,25 43 18° 367
DIN 100 100 84 57 8 2,5 6 8,5 68 22° 417
DIN 120 120 101,5 75 8 2,5 8 10,5 69 25° 419

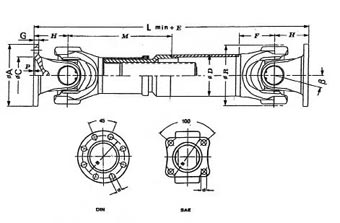

AC 116

ac116
Mt Max ( Nm ) Crocere
T x Z		 E Ø D x S M F R Profilo Innesto
Spline
4600 39,7 x 115,95 80 75 x 3 226 63 135 40 x 45 x 16
FLANGE A B C G P N° D H ß ° L Min
Ø =75
SAE 95 -- 120,7 95,25 12,5 2 4 14,25 62,5 20° 463
DIN 120 120 101,5 75 10 3 8 10,5 72,5 25° 482
DIN 150 150 130 90 11 3 8 12,5 79 25° 496
